LWL-Stecker
und Kupplungen

Anfrage senden Zum Katalog
FSMA-905-Stecker im CAD-Schnitt: Metallferrule, Gehäuse und roter O-Ring

FEMOtech fertigt LWL-Standardstecker aus unterschiedlichen Metallen, wahlweise mit Metall- oder Keramikferrule und Bohrungen ab 70 µm Durchmesser: FSMA 905, LD80, DIN und FCPC sowie die passenden Kupplungen. Jedes Datenblatt steht offen zum Download, jede Spezifikation auch als Tabelle auf dieser Seite.

Katalog · 9 Typen

Standardprogramm mit offenen Datenblättern

FSMA-905-Stecker mit Metallferrule von FEMOtech

SMAS-XXXX-RS / -SK · DIN EN 61754-22

FSMA Stecker 905

Ferrule aus Arcap, Kupfer oder Edelstahl, alternativ komplett aus Edelstahl. Auch mit O-Ring erhältlich.

Datenblatt PDF 221 kB Diesen Typ anfragen
Spezifikation ansehen
ArtikelnummerSMAS-xxxx-RS (Rändel) · SMAS-xxxx-SK (Sechskant)
NormDIN EN 61754-22
Ferrulen-Bohrung100–1200 µm, weitere Größen auf Anfrage
FerruleArcap, Kupfer oder Edelstahl, einteilig mit Sicherungsring
SchraubkappeMessing vernickelt bzw. Edelstahl
Steckzyklen500
Betriebstemperatur−40 °C bis +85 °C, bis 350 °C auf Anfrage
HinweisBei Bohrungen über Ø 500 µm entfällt der Nippel

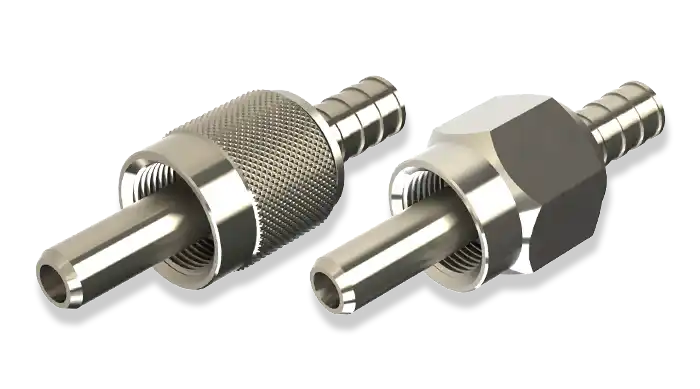

FSMA-905-Stecker freistehend mit Metallferrule von FEMOtech

SMAL-XXXX-RS / -SK · DIN EN 61754-22

FSMA Stecker 905 freistehend

Freistehende Bauform mit Ferrule aus Arcap, Kupfer oder Edelstahl, alternativ komplett aus Edelstahl.

Datenblatt PDF 221 kB Diesen Typ anfragen
Spezifikation ansehen
NormDIN EN 61754-22
Bauformfreistehend
FerruleArcap, Kupfer oder Edelstahl, einteilig mit Sicherungsring
Steckzyklen500
Betriebstemperatur−40 °C bis +85 °C, bis 350 °C auf Anfrage

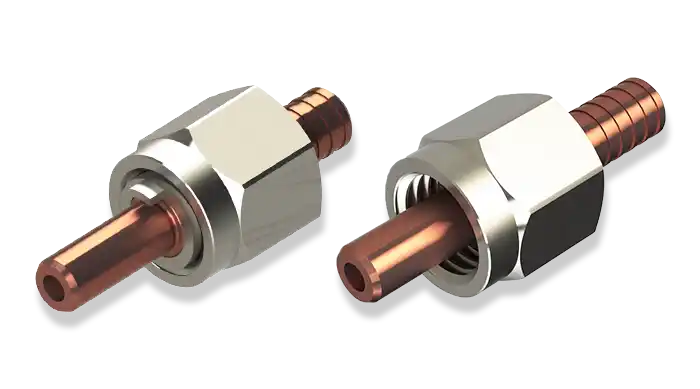

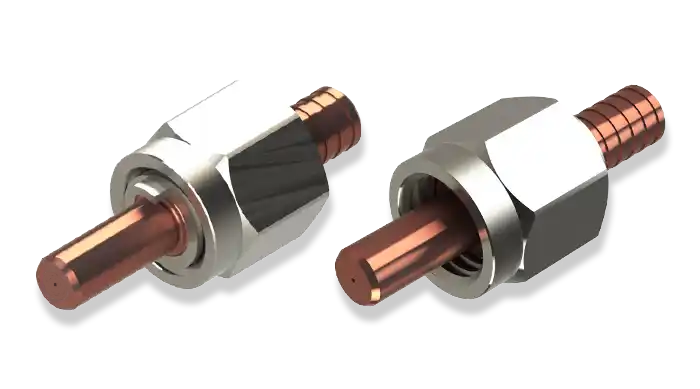

LD80-kompatibler Stecker von FEMOtech

LD80-S-XXXX-ME-OV_FT

LD80-kompatibler Stecker

Mit und ohne Verdrehsicherung, Kupferferrule, schraubbare Edelstahl-Staubschutzkappe.

Datenblatt PDF 221 kB Diesen Typ anfragen
Spezifikation ansehen
ArtikelnummerLD80-S-XXXX-ME-OV_FT
Ferrulen-Bohrung100–1400 µm, weitere Größen auf Anfrage
FerruleKupfer, einteilig mit Sicherungsring
SchraubkappeEdelstahl, Sechskant
Steckzyklen200
Betriebstemperatur−40 °C bis +85 °C

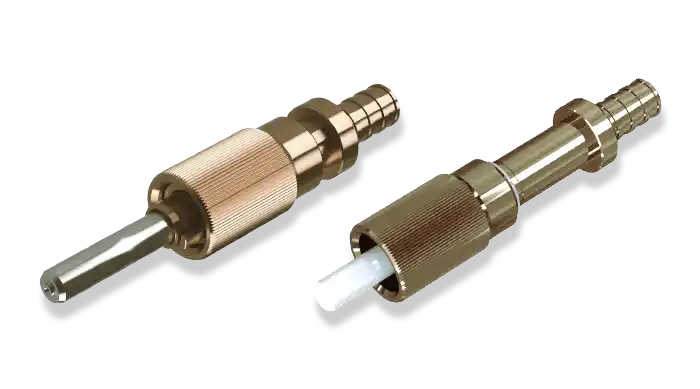

DIN-Stecker von FEMOtech, gefedert, mit Metallferrule

DIN-XXXX-GFxx · DIN EN 61754-3

DIN Stecker

Gefedert oder ungefedert, mit Metall- oder Keramikferrule.

Datenblatt PDF 221 kB Diesen Typ anfragen
Spezifikation ansehen
NormDIN EN 61754-3:2003-01
Variantengefedert / ungefedert · Metall- oder Keramikferrule
Ferrulen-Bohrung128–1100 µm (Metallferrule)
SchraubkappeNeusilber, Rändel
Steckzyklen500
Betriebstemperatur−40 °C bis +85 °C

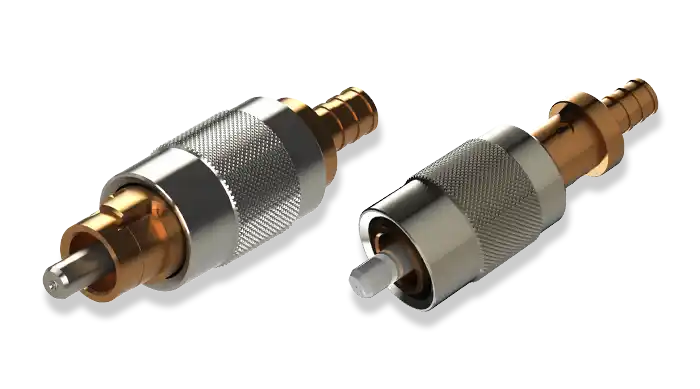

FCPC-Stecker mit Verdrehsicherung von FEMOtech, geeignet für PM-Faser

FCPC-M-XXXX-RS-xx

FCPC Stecker

Metall- oder Keramikferrule, mit Verdrehsicherung (Narrow/Wide Key). Für PM-Faser geeignet.

Datenblatt PDF 221 kB Diesen Typ anfragen
Spezifikation ansehen
ArtikelnummerFCPC-M-XXXX-RS-xx
Ferrulen-Bohrung200–1100 µm, weitere Größen auf Anfrage
VerdrehsicherungNarrow Key 1,97–2,02 mm · Wide Key 2,09–2,14 mm
SchraubkappeMessing vernickelt, Rändel; Edelstahl-Staubschutzkappe
Steckzyklen500
Betriebstemperatur−40 °C bis +85 °C
Einsatzu. a. polarisationserhaltende Fasern (PM), Key-Ausrichtung

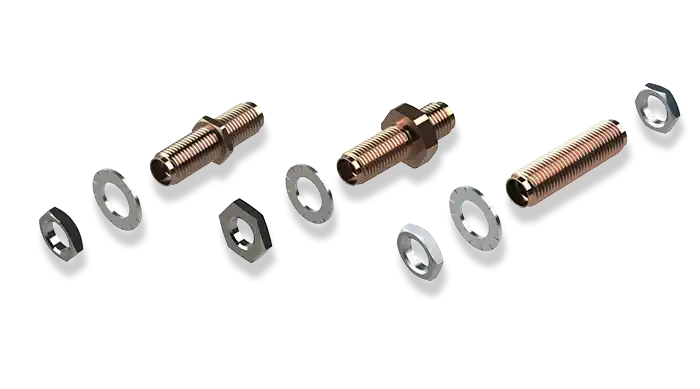

FSMA-Kupplungen von FEMOtech in den Varianten SW8, SW10 und mit durchgehendem Gewinde

SMAK-XD10-08SW / -XD30-10SW · DIN EN 61754-22

FSMA Kupplung

Schlüsselweite 8, Schlüsselweite 10 oder mit durchgehendem Gewinde. Neusilber, inklusive Sechskantmutter, Unterlegscheibe und zwei Staubschutzkappen.

Datenblatt PDF 221 kB Diesen Typ anfragen
Spezifikation ansehen
NormDIN EN 61754-22
VariantenSW8 · SW10 · durchgehendes Gewinde
MaterialNeusilber
LieferumfangSechskantmutter, Unterlegscheibe, 2 Staubschutzkappen
Steckzyklen500
Betriebstemperatur−40 °C bis +85 °C
LD80-kompatibler Kupplungsflansch von FEMOtech

KLD80-MV-11

LD80 Kupplung

LD80-kompatibler Kupplungsflansch aus Kupfer, mit Verdrehsicherung.

Datenblatt PDF 221 kB Diesen Typ anfragen
Spezifikation ansehen
ArtikelnummerKLD80-MV-11
MaterialKupfer
Verdrehsicherungja
Steckzyklen200
Betriebstemperatur−40 °C bis +85 °C

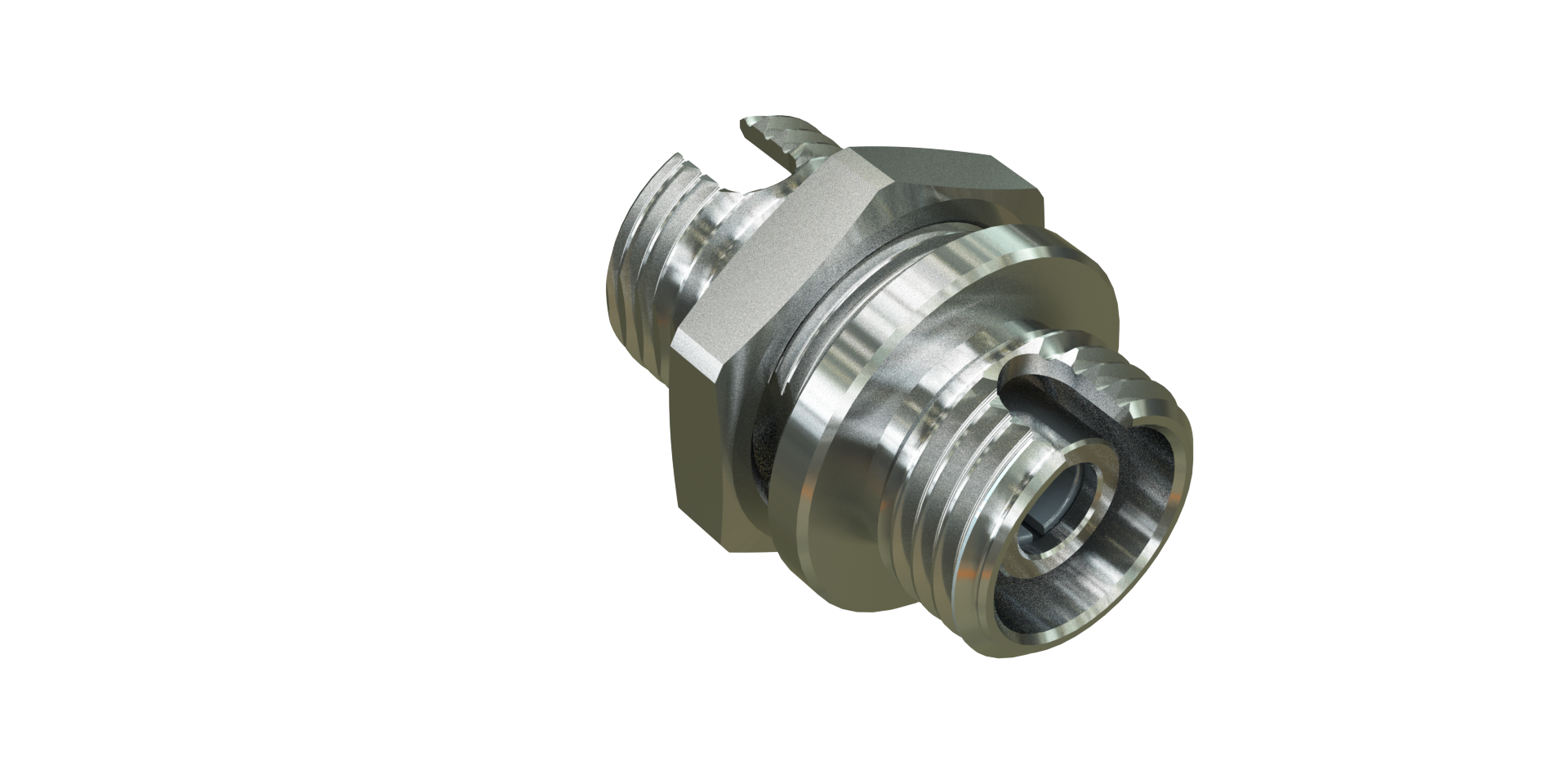

FC-Kupplung aus Edelstahl mit Keramikhülse von FEMOtech

FCK-XE02A · DIN EN 61754-13

FC-Kupplung Edelstahl

Edelstahl-Kupplung mit Keramikhülse und Verdrehsicherung (Narrow/Wide Key), 1000 Steckzyklen.

Datenblatt PDF 221 kB Diesen Typ anfragen
Spezifikation ansehen
ArtikelnummerFCK-XE02A
NormDIN EN 61754-13
MaterialEdelstahl, Hülse aus Keramik
VerdrehsicherungNarrow Key 2,03–2,08 mm (Typ R) · Wide Key 2,15–2,20 mm (Typ N)
Steckzyklen1000
Betriebstemperatur−40 °C bis +85 °C

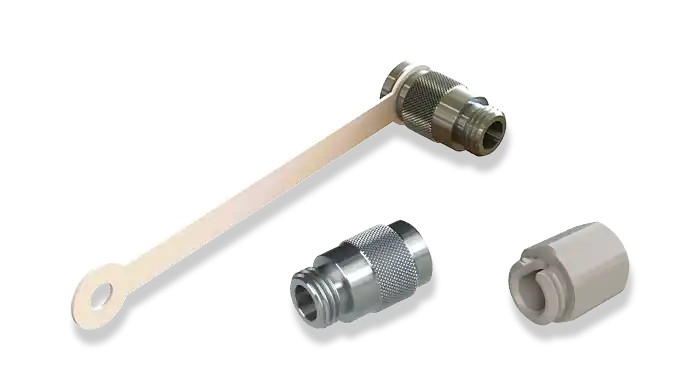

Staubschutzkappen und Zubehör für LWL-Stecker von FEMOtech

Zubehör

Stecker-Zubehör

Unverlierbare Staubschutzkappen für FSMA-Stecker, Staubschutzkappen aus Aluminium, PEEK und weiteren Werkstoffen.

Zubehör anfragen

Werkstoff-Wissen

Welche Ferrule für welche Anwendung?

Die Ferrule führt die Faser und bestimmt, wie präzise, wie heiß und wie leistungsfest eine Steckverbindung sein darf. FEMOtech fertigt Metallferrulen aus Arcap, Kupfer und Edelstahl im eigenen Haus und bohrt sie exakt auf Ihre Faser. Ausführliche Entscheidungshilfe: Ferrule aus Metall oder Keramik.

Schnittdarstellung eines FSMA-905-Steckers
  • FerruleFührt die Faser. Bohrung ab 70 µm, einteilig mit Sicherungsring.
  • O-RingOptionale Abdichtung der Variante FSMA 905 mit O-Ring.
  • GehäuseGedreht aus Messing vernickelt oder Edelstahl, Rändel oder Sechskant.

Arcap, Kupfer oder Edelstahl

Eine Metallferrule ist eine im Drehverfahren gefertigte Faserführung, deren Bohrung sich frei auf den Faserdurchmesser abstimmen lässt. Genau darin liegt ihre Stärke: FEMOtech bohrt Metallferrulen ab 70 µm und exakt auf Ihre Faser, statt Sie auf Standard-Innendurchmesser festzulegen.

  • Arcap: unmagnetische Legierung, korrosionsbeständig; auf Wunsch bleifrei als Arcap Zest®
  • Kupfer: hohe Wärmeleitfähigkeit, bevorzugt bei hohen Laserleistungen
  • Edelstahl: mechanisch robust und korrosionsbeständig

Für High-Power- und Hochtemperatur-Anwendungen führt der Weg praktisch immer über die Metallferrule: zu den Sonderlösungen.

Keramik für Standard-Fasergeometrien

Keramikferrulen bieten sehr hohe Maßhaltigkeit und verschleißarme Steckzyklen bei den üblichen Fasergeometrien. FEMOtech setzt sie im DIN- und FCPC-Programm sowie im FTTH-Stecksystem ein (Ferrulen Ø 1,25 mm und Ø 2,50 mm).

Wo Ihre Anwendung zwischen beiden Welten liegt, beraten wir Sie anhand von Faser, Leistung und Umgebung: Anfrage senden.

Sonderlösungen nach Kundenspezifikation

Wenn der Katalog aufhört, fangen wir an.

3 kW Sonderstecker für High-Power-Laseranwendungen
400 °C Steckverbinder für Hochtemperatur-Umgebungen
⌀ 70 µm Individuelle Bohrung und Konzentrizität, abgestimmt auf Ihre Faser
Sonderlösungen im Detail Direkt anfragen

Übersicht

Steckertypen im Vergleich

TypNormFerruleBohrungSteckzyklenBetriebstemp.
FSMA 905DIN EN 61754-22Arcap / Kupfer / Edelstahl100–1200 µm500−40…+85 °C, bis 350 °C a. A.
LD80-kompatibel–Kupfer100–1400 µm200−40…+85 °C
DINDIN EN 61754-3Metall / Keramik128–1100 µm500−40…+85 °C
FCPC–Metall / Keramik200–1100 µm500−40…+85 °C
FC-KupplungDIN EN 61754-13Keramikhülse–1000−40…+85 °C

Quelle: FEMOtech-Datenblätter, Stände 03.2025 bis 05.2026. Alle Werte auch in den verlinkten PDFs.

Häufige Fragen zu LWL-Steckern und Kupplungen

Welche LWL-Steckertypen fertigt FEMOtech?

FEMOtech fertigt FSMA-905-Stecker (Standard und freistehend), LD80-kompatible Stecker, DIN-Stecker und FCPC-Stecker sowie FSMA-, LD80- und FC-Kupplungen. Alle Typen sind mit Metallferrule erhältlich, DIN und FCPC wahlweise auch mit Keramikferrule. Dazu kommt Zubehör wie unverlierbare Staubschutzkappen.

Ab welchem Bohrungsdurchmesser sind die Ferrulen erhältlich?

Standardstecker sind mit Ferrulen-Bohrungen ab 70 µm erhältlich. Die Datenblatt-Standardbereiche liegen je nach Typ zwischen 100 und 1400 µm; weitere Durchmesser fertigen wir auf Anfrage, exakt abgestimmt auf Ihre Faser. Für Sonderbohrungen und enge Konzentrizitätsanforderungen finden Sie Details unter LWL-Sonderlösungen.

Metallferrule oder Keramikferrule: was ist besser?

Das hängt von Leistung, Temperatur und Faser ab. Metallferrulen aus Arcap, Kupfer oder Edelstahl leiten Wärme ab und lassen sich mit individuellen Bohrungen fertigen; Keramikferrulen bieten sehr hohe Maßhaltigkeit für Standard-Fasergeometrien. Eine ausführliche Entscheidungshilfe gibt unser Beitrag Ferrule aus Metall oder Keramik.

Kann ich Datenblätter ohne Registrierung herunterladen?

Ja. Jeder Steckertyp auf dieser Seite führt sein vollständiges Datenblatt als PDF, direkt und ohne Formular. Die wichtigsten Werte stehen zusätzlich als Tabelle auf dieser Seite.

Fertigt FEMOtech auch Stecker nach Kundenspezifikation?

Ja, das ist ein Kernbereich unserer Fertigung: individuelle Bohrungsdurchmesser und Konzentrizität, High-Power-Stecker bis 3 kW und Hochtemperatur-Varianten bis 400 °C. Senden Sie uns Ihre Spezifikation oder Zeichnung über die Sonderlösungs-Anfrage.
