NE3 · Fiber to the Building
Von der Vermittlungsstelle zum Gebäude
Die Netzebene 3 verbindet die Vermittlungsstelle über Verteilerkästen mit dem Gebäude. Hier zählen Einblasstrecken: über 300 m durch ein Mikrorohr mit 7 mm Außendurchmesser, den fertig konfektionierten Stecker gleich mit.
-
NE4 · Fiber to the Home
Vom Keller bis zur Wohnungstür
In der Netzebene 4 wird jede Wohneinheit angebunden. Ohne Spleißen sinkt die Montagezeit pro Wohneinheit deutlich: Das Team zieht oder schiebt das konfektionierte Kabel ein und komplettiert den Stecker vor Ort mit Gehäuse und Verriegelung.
-
NE5 · Fiber in the Home
Bis zur Dose im Wohnzimmer
Die Netzebene 5 bringt die Faser bis zum Endgerät. ELC- und ESC-Stecker rasten in Standard-LC- bzw. SC-Kupplungen ein; damit bleibt die gesamte Strecke von der Vermittlungsstelle bis in die Wohnung durchgängig steckbar.
FTTH-Stecksystem ELC / ESC
Glasfaser bis in die Wohnung. Ohne Spleißen.
Das montierbare Stecksystem von FEMOtech auf LC- und SC-Basis wird eingeblasen, eingezogen oder eingeschoben und macht das Spleißgerät überflüssig. Mehr angeschlossene Wohneinheiten pro Team, mit Standard-Equipment.

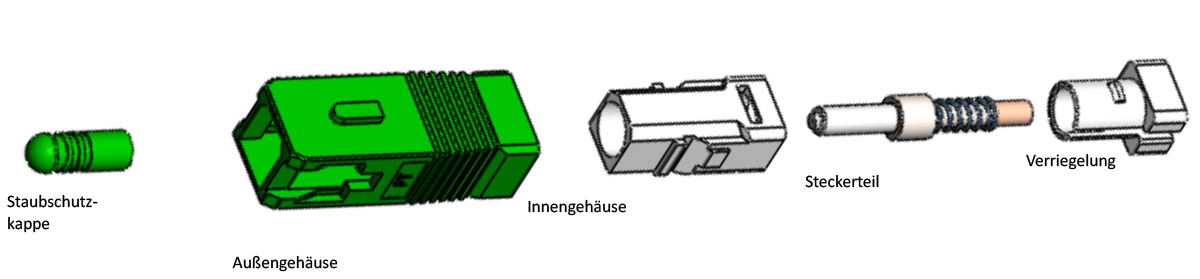

Das FEMOtech-Stecksystem besteht aus LWL-Steckern auf LC-Basis (ELC) und SC-Basis (ESC), die ohne Spleißen installiert werden: Kabel samt Stecker sind einblas-, einzieh- und einschiebbar, Einblasstrecken über 300 m gelingen durch ein Mikrorohr mit AD 7 mm / ID 4 mm. Eingesetzt wird das System in den Netzebenen NE3, NE4 und NE5, von der Vermittlungsstelle bis in die Wohnung.
Der Weg der Faser
Drei Netzebenen, ein durchgängiges System
Varianten
ELC oder ESC, Multimode bis APC
Der ELC nutzt eine Keramikferrule mit Ø 1,25 mm nach DIN EN 61754-20 und ist als Multimode (128 µm, beige), Singlemode (126 µm, blau) und APC (125,5 µm, grün) erhältlich, jeweils auch ungefedert (UF, gefederter Gegenstecker nötig).
Der ESC nutzt eine Keramikferrule mit Ø 2,50 mm nach IEC 61754-4 und ist ebenfalls als Multimode, Singlemode und APC erhältlich. Die Gehäusefarben folgen dem Standard: beige, blau, grün.
Spezifikation
EBS-Einblasstecker im Detail
| Artikelnummer | Bohrung | Ferrule | Dämpfung IL/RL* | Bemerkung |
|---|---|---|---|---|
| ELC-1255-APC | 125,5 µm | Ø 1,25 mm Keramik | ≤ 0,1 dB / ≥ 60 dB | grün, DIN EN 61754-20 |
| ELC-1260-SM | 126 µm | Ø 1,25 mm Keramik | ≤ 0,1 dB / ≥ 50 dB | blau, DIN EN 61754-20 |
| ELC-1280-MM | 128 µm | Ø 1,25 mm Keramik | ≤ 0,2 dB | beige, DIN EN 61754-20 |
| ELC-…-UF | wie oben | Ø 1,25 mm Keramik | wie oben | ungefedert, gefederter Gegenstecker nötig |
| ESC-1255-APC | 125,5 µm | Ø 2,50 mm Keramik | ≤ 0,1 dB / ≥ 60 dB | grün, IEC 61754-4 |
| ESC-1260-SM | 126 µm | Ø 2,50 mm Keramik | ≤ 0,1 dB / ≥ 50 dB | blau, IEC 61754-4 |
| ESC-1280-MM | 128 µm | Ø 2,50 mm Keramik | ≤ 0,2 dB | beige, IEC 61754-4 |
| Steckzyklen | 500 |
| Betriebs-/Lagertemperatur | −40 °C bis +75 °C |
| Für Faser-Ø | 0,25–0,9 mm |
| Einsatz | FTTx (NE3–NE5) |
| Einblasstrecke | > 300 m via Mikrorohr AD 7 mm / ID 4 mm |
* abhängig von Faser und Verarbeitung. Quelle: EBS-Datenblatt, Stand 08.2019.
Bewegtbild-Beweis
Sehen statt glauben
Montage
Nach dem Einblasen: drei Handgriffe
-
01
Kabel einblasen oder einziehen
Das konfektionierte Kabel samt Stecker kommt durch Mikrorohr oder Leerrohr ans Ziel.
-
02
Gehäuse komplettieren
Innen- und Außengehäuse werden vor Ort aufgesetzt, ohne Spleiß und ohne Spezialwerkzeug.
-
03
Verriegeln und einstecken
Verriegelung schließen, Stecker in die Standard-Kupplung: Strecke fertig.
Die vollständige Schrittfolge mit Bildern enthält die Montageanleitung (PDF).
Häufige Fragen zum FTTH-Stecksystem
Warum kommt das FEMOtech-Stecksystem ohne Spleißen aus?
Die Stecker auf LC- und SC-Basis (ELC/ESC) werden mit dem Kabel eingeblasen, eingezogen oder eingeschoben und danach nur noch mit Innen- und Außengehäuse sowie Verriegelung komplettiert. Ein Spleißgerät wird nicht benötigt; das spart Zeit und Kosten bei der Installation und erhöht die Zahl der angeschlossenen Wohneinheiten pro Montageteam.
Für welche Netzebenen ist das Stecksystem geeignet?
Für NE3 (Fiber to the Building), NE4 (Fiber to the Home) und NE5 (Fiber in the Home). Damit entsteht eine durchgängige Glasfaserverbindung von der Vermittlungsstelle über den Verteilerkasten bis in die Wohnung. Hintergründe erklärt unser Beitrag FTTH-Netzebenen NE3 bis NE5.
Wie weit lassen sich die Stecker einblasen?
Einblasstrecken über 300 m sind durch ein Mikrorohr mit 7 mm Außendurchmesser und 4 mm Innendurchmesser realisierbar.
Brauche ich Spezial-Equipment für die Konfektionierung?
Nein. Konfektionierung, Schleifen und Polieren aller Steckertypen sind mit Standard-Equipment möglich; die Montageanleitung steht als PDF bereit.
Welche Varianten gibt es?
ELC (LC-Basis, Ferrule Ø 1,25 mm) und ESC (SC-Basis, Ferrule Ø 2,50 mm), jeweils als Multimode, Singlemode und APC; die ELC-Variante zusätzlich ungefedert (UF). Die vollständigen Werte stehen in der Spezifikationstabelle auf dieser Seite.
Direkter Draht
Planen Sie einen Ausbau-Abschnitt?
Für Projekt- und Mengenanfragen sprechen Sie direkt mit der Geschäftsführung: kurze Wege, belastbare Aussagen.
Geschäftsführung, Einkauf / Vertrieb
Michael Weil +49 2778 696694-12 · ed.hcetomef@liew.m
